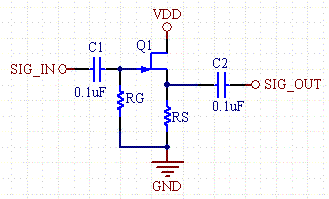

场效应管缓冲区偏差计算器

VDD (V)
Desired V size=2>RS (V)
Vpor VGS(off) (Pinch off Voltage, negative)截止电压 (V)
IDSS (Zero Gate Voltage Drain Current)  零栅电压漏极电流 (mA)
结果:

IDS (mA)
RS (Ω)
VGS (V)

Equations:

IDS=

IDSS(1-VGS/Vp)2

RS= VRS/IDS

VGS 称为门极-源极间遮断电压或者截止电压,用VGS (off)示。n沟道JFET的情况则VGS (off) 值带有负的符号,测量实际的JFET对应ID =0的VGS 因为很困难,在放大器使用的小信号JFET时,将达到ID =0.1-10μA 的VGS 定义为VGS (off) 的情况多些
